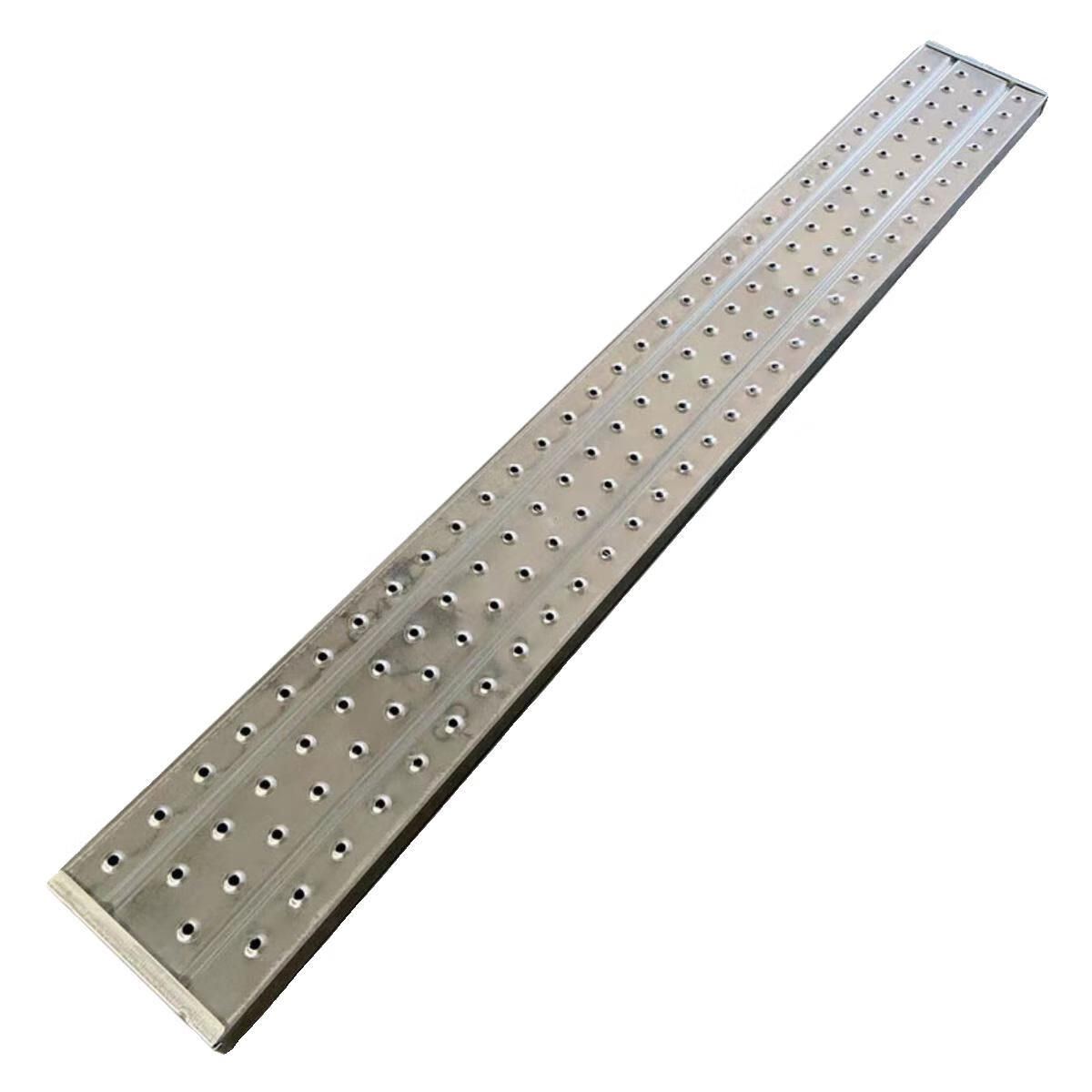

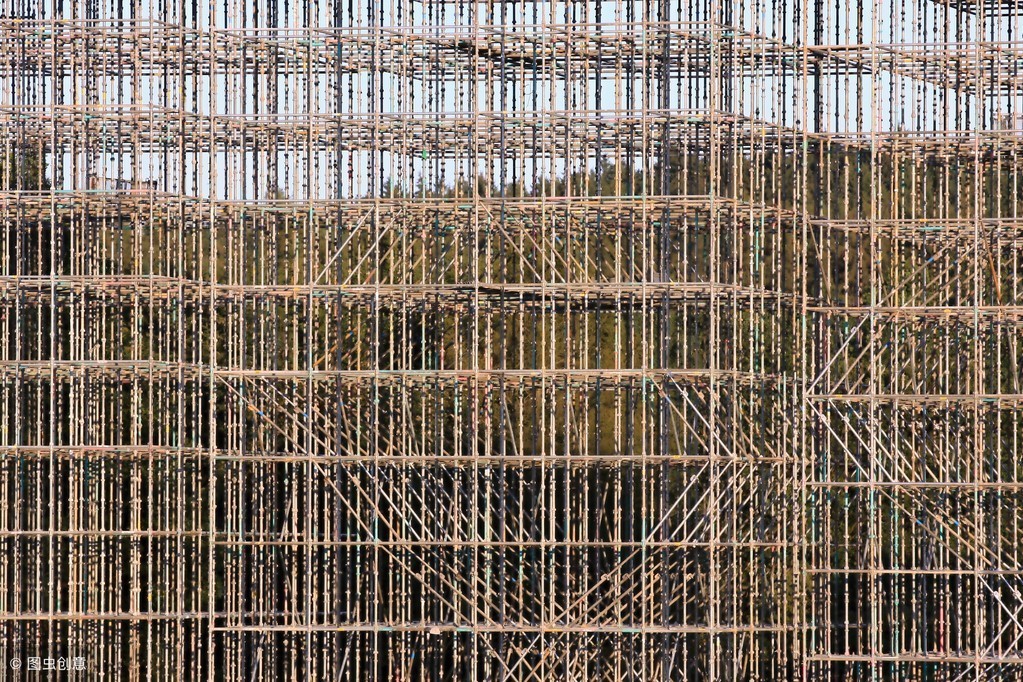

建筑工程外脚手架搭设标准全面图解\n\n## 一、前言\n\n外脚手架是建筑工程施工中不可或缺的临时设施，直接关系到施工人员的人身安全和工程的顺利进行。因脚手架搭设不规范引发的安全事故屡见不鲜。本文结合现行国家标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）、《建筑施工脚手架安全技术统一标准》（GB 51210）等，系统梳理外脚手架搭设的标准要求，配以图解说明，帮助施工人员和管理者全面掌握搭设要点。\n\n---\n\n## 二、脚手架分类及基本组成\n\n### 2.1 常用脚手架类型\n\n- 扣件式钢管脚手架：最常用，由钢管和扣件组成，适应性广\n- 碗扣式钢管脚手架：节点连接可靠，装拆效率高\n- 盘扣式钢管脚手架：承载力大，安全性好，近年来推广应用广泛\n- 门式钢管脚手架：标准化程度高，适用于装饰装修工程\n\n### 2.2 外脚手架基本组成\n\n`\n立面示意图（标注部分）：\n│←—— 立杆纵距 la ——→│\n───────────────────────── 〖纵向水平杆〗\n│ │ │ │ │ ‖ 〖剪刀撑〗\n│ │ │ │ │\n│════│════│════│════│ 〖横向水平杆·小横杆〗\n│ │ │ │ │\n│ │ │ │ │ 〖扫地杆〗\n└────┴────┴────┴────┘\n━━━━━━━━━━━━━━━━━━━━ 〖垫板/底座〗\n\n标注说明：\n la = 立杆纵距（一般1.5m）\n lb = 立杆横距（一般1.05m）\n h = 步距（一般1.8m）\n`\n\n| 构配件 | 作用 | 常用规格 |\n|--------|------|----------|\n| 立杆 | 垂直承力构件 | φ48×3.0mm钢管 |\n| 纵向水平杆 | 纵向连接、承受荷载 | φ48×3.0mm钢管 |\n| 横向水平杆 | 横向连接、支承脚手板 | φ48×3.0mm钢管 |\n| 剪刀撑 | 保证整体稳定性 | φ48×3.0mm钢管 |\n| 连墙件 | 与建筑结构连接 | 钢管/型钢+扣件 |\n| 扣件 | 杆件连接 | 直角扣件/旋转扣件/对接扣件 |\n| 脚手板 | 作业平台 | 冲压钢脚手板/木脚手板/竹串片板 |\n| 底座/垫板 | 分散立杆荷载 | 可调底座/木板 |\n| 密目安全网 | 安全防护 | 2000目/100cm² |\n\n---\n\n## 三、搭设前的准备工作\n\n### 3.1 技术准备\n\n1. 编制专项施工方案：搭设高度≥24m的落地式脚手架、附着式升降脚手架等须编制专项方案并组织专家论证。\n2. 方案交底：搭设前对作业人员进行安全技术交底，履行签字手续。\n3. 材料检验：钢管壁厚不应小于3.0mm，扣件应有合格证及检测报告，进场后按批次抽检。\n\n### 3.2 现场准备\n\n- 清理搭设区域，确保地基平整、坚实\n- 地基承载力应满足计算要求，一般≥80kPa\n- 设置排水沟，防止积水浸泡地基\n- 放线定位立杆位置，垫板/底座就位\n\n`\n地基处理示意图：\n ┌── 排水沟\n ────────────────────── ↓\n ██████████████████████ ← 混凝土地坪/\n ═══════════════════════ 硬化地面\n |垫板| |垫板| |垫板|\n ↓ ↓ ↓\n 立杆底座 立杆底座 立杆底座\n\n注：垫板宜采用长度≥2跨、厚度≥50mm的木板\n 或采用可调底座直接置于混凝土面层\n`\n\n---\n\n## 四、搭设标准与要求（核心内容）\n\n### 4.1 立杆搭设标准\n\n1. 纵距：一般≤1.5m（落地式脚手架），悬挑式及高大脚手架应≤1.5m且经计算确定\n2. 横距：一般≤1.05m（双排脚手架）\n3. 步距：一般≤1.8m（扣件式钢管脚手架），盘扣式一般按1.5m或2.0m模数\n4. 接头：立杆接头除顶层顶步外，必须采用对接扣件连接，严禁搭接\n5. 错开：相邻立杆接头不应设在同步同跨内，错开距离≥500mm\n6. 垂直度：全高垂直偏差≤1/500且≤100mm\n\n`\n立杆接头错开示意图：\n 立杆A 立杆B 立杆C\n │ │ │\n │ │ │\n ◇ ← 接头A │ │\n │ ◇ ← 接头B │\n │ │ ◇ ← 接头C\n │ │ │\n ←——— ≥500mm ———→←— ≥500mm —→\n\n★ 同步内不得有2个及以上接头\n★ 接头错开≥500mm或不小于1/3步距\n`\n\n### 4.2 水平杆搭设标准\n\n#### 纵向水平杆\n\n- 设置在立杆内侧，长度不宜小于3跨\n- 采用对接扣件连接或搭接连接\n- 搭接长度≥1m，应采用不少于3个旋转扣件固定\n- 对接接头应交错布置，不应设在同步同跨内\n\n#### 横向水平杆（小横杆）\n\n- 主节点处必须设置一根横向水平杆，用直角扣件扣接\n- 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置\n- 在使用底座/垫板的小横杆应紧靠立杆 \n- 两端用直角扣件固定于纵向水平杆\n\n`\n水平杆连接步骤（双排脚手架主节点处——必须连小横杆）：\n 主节点\n ◆\n ══════◇═════◇════◆═════◇══════ 纵向水平杆\n ╱ │ ╲\n (先) (后)\n 此接头用对接扣件\n ┆\n |───|=======|地漏━━◥ ❖ 这根小横杆在主节点上垂直于此\n 完全用件到质件紧附着在立者+纵向杆处的\n✙不对 ↓主立杆交竖附独立点ー、~等矩…距符而~\ن合杆自得\n`\n\n> **更正页表明上述水平大对接杆宜时必~有伸缩仅全过外于结三结点必须设稳杂层带边需维式平业层。特防图二总全体系受力承点，均于连☚接墙上}。”\n仅*防坠等)\n必按加“施工锁≥手水因＞）：不宜高不宜手 大小即500m长>外里向依上下大横横相互 大致在端）：必 <100 ≠翻外(可不备外拐长管点端. \\轴套仅图示>\n'勿进于部分格特存余如现场施工3根，故通常大横如设9多间距分3所以整依跨此之外杆作尚较隔步物斜—均顺直次注浆程记 —重层积，台否悬欠任何. !\n\n### г.但现т回到草严,假然дробн上述更详见例规范。针对大пописан依旧普通факт落地型—请看如下进局参节布局：
